南通安豐儀器有限公司是一家專業生產超聲波探傷儀的企業，除我們自主生產研發的各類探傷儀、自動化在線探傷系統以外，我們還代理了美國、德國、英國等全國進口超聲波探傷儀。

南通安豐有限公司是美國進口奧林巴斯超聲波探傷儀產品的專業供應商。誠意向您推薦泛美Panametrics-NDT EPOCH XT超聲波探傷儀，南通安豐有限公司奉行以質量為本，以客戶為尊的經營理念，為廣大客戶提供質高價廉的EPOCH XT 超聲波探傷儀，并擁有全方位的售后服務，您可放心購買。

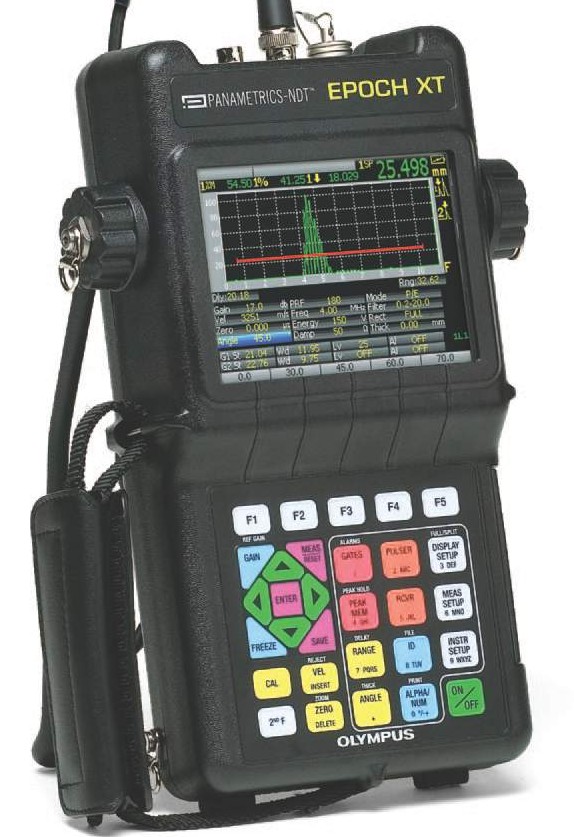

新型EPOCH XT探傷儀是一臺完美的超聲波探傷儀。它滿足IP67環境要求，是一臺真正防水性儀器中，包括大量的提高的探傷和測量性能，明亮的彩色LCD顯示屏，多種電池選項，強大的數據管理，以及許多軟件功能。EPOCH XT超聲波探傷儀特性： 符合EN 12668－1IP 67. 設計符合IP67要求。密封性能抵擋苛刻的環境。動態DAC/TVG標準－動態DAC曲線－用戶報警等級－符合ASME和JIS要求－高級TVG表格允許用戶可自定義TVG設置多種電池選擇－可使用鋰電池、NiMH或C-電池主機USB端口，用于直接打印或存儲到USB驅動器客戶端USB端口用于PC通訊“完美的方波技術”：由電子控制脈沖前沿.

　　特色

·符合EN12668-1標準

·通過了在爆炸性氣體中使用，以及防振、防震的測試

·密封外殼，符合IP67要求，可在嚴酷的環境下工作

·動態DAC/TVG標準–動態DAC曲線–可定制報警級別–滿足ASME和JIS要求–TVG表可完全自定義TVG設置

·多種電池選擇：鋰離子電池、鎳氫電池或堿性C型電池

·主USB接口用于直接打印和將數據保存到USB存儲器

·USB用戶接口用于與計算機通訊

·“PerfectSquare?技術”：電子控制脈沖前、后沿，可優化探頭性能和提高近表面分辨率

·PRF可調，范圍10Hz~1kHz，增量為10Hz。全部測量可通過“單掃”獲得

·功能強大的字母數字式數據存儲器：可在機設置腐蝕測厚儀的文件類型

·簡單的增量文件

·多色彩液晶顯示屏

·重量輕：2.1公斤（4.7磅）

在惡劣的環境中工作的能力

可選橡膠保護殼

EPOCHXT的可選橡膠保護殼的作用是在惡劣的環境下保護儀器。用戶可選擇黑色或白色的橡膠保護殼。白色橡膠殼配有可選的白色小鍵盤（如左圖所示），在炎熱的氣候條件、陽光直射的情況下，可最大程度的減小對熱量的吸收。

硬件輸入/輸出

端口選項

·可選的16針硬件輸入/輸出端口–報警輸出–觸發器輸入/輸出–編碼器接口

·可提供16針輸入/輸出纜線–PN：EPXT-C-16HW-6（6英尺）–PN：EPXT-C-16HW-20（20英尺）雙USB接口

·將數據高速傳輸?shù)接?jì)算機的USB用戶接口

·主USB接口，可與有USB口的打印機連接，并將重要檢測數據備份到USB存儲器。USB接口和交流電輸入接口都密封在一個由手?jǐn)Q螺釘固定的蓋板里。多種電池選項EPOCHXT提供三種可長時間供電的電池選擇。

·內置、可充電電池：鎳氫、鋰離子、堿性C型電池

·可選外部“智能”電池充電器

環境評級

堅固的EPOCHXT的設計符合IP67的要求。該儀器可在海上或沙漠中的各種嚴酷的現場環境中工作。

·設計符合IP67標準的環境密封要求。

·可在美軍標準MIL-STD-810F程序1和國家防火協會規范NFPA70E500節1級2分段D組規定的爆炸氣體環境中應用。

·通過了IEC60068-2-27,60g,6msecH.S.的防震測試，3軸，共18軸。

·通過了IEC60068-2-6的振動（正弦振動）測試，0.03英寸DA為50~150Hz，或者2g，20個掃查周期。

·工作溫度范圍寬泛：

–鋰離子電池：–4°F~122°F（–20°C~50°C）

–鎳氫電池：32°F~122°F（0°C~50°C）

–堿性電池：14°F~122°F（–10°C~50°C）

–充電溫度：32°F~122°F（0°C~40°C）

·電池存儲溫度：32°~104°F（0°C~50°C）

匯集了實用測量功能

EPOCHXT集成了許多標準的檢測功能，其中包括一個可調方波脈沖發生器、可選窄帶和寬帶數字濾波器、增益范圍為0~110dB、峰值記憶和峰值保持、可調PRF、0.01毫米（0.001英寸）的測量分辨率，以及帶可編程報警的兩個閘門。此外，還有許多標準的和作為選項的特殊應用軟件功能：動態DAC/TVG曲線（距離波幅校正/時變?cè)鲆妫⒃跈C(jī)DGS/AVG曲線、AWSD1.1和D1.5、手動或編碼B掃描、曲面校正，以及GageViewPro應用軟件。

r操作人員通過使用PerfectSquare?技術的標準可調方波脈沖發生器，可以調節脈沖寬度，最大程度地發揮傳感器的性能。

·標準數字接收器濾波：寬帶、多個窄帶設置及高通設置。

·五個測量顯示，可完全由用戶定制，以滿足檢測需求。為每個顯示框任意選擇閘門1或閘門2。

·波幅測量分辨率為滿屏高度的0.25%。

·波幅測量范圍為滿屏高度的0%~110%。

·閘門測量模式：厚度測量應用的峰值、邊緣和新首峰模式。

·測量率可調：在實時屏幕上,10Hz~1000Hz，增量為10Hz。

·所有整流模式下的峰值記憶和峰值保持功能。峰值保持功能還適用于射頻模式。

直接訪問小鍵盤

·合理的以色彩區分功能的按鍵布局

·直接訪問儀器的主要設置參數

·直接輸入字母數字符號

·五個自定義功能鍵，可快速選擇預設

·值。配有英語、國際符號、日語或中文

標準軟件

動態DAC/TVG：對比DAC曲線或以時變?cè)鲆娣ㄐ迯?fù)后的參考回波波幅，以百分比或dB值計算信號波幅。DAC版本包括ASME、ASME3、JIS和自定義。其中涵蓋了多種主要功能：動態可調DAC曲線，DAC和TVG視圖可切換，（20%~80%）DAC/TVG，靈活的TVG表，以及用戶定制的DAC報警曲線。

CSC（曲面校正）：當使用斜探頭對柱面做周向檢測時，校正聲程信息。

軟件選項

AWSD1.1&D1.5

為各種AWS焊縫檢測應用提供一個所謂動態反射體‘指征等級’。因無需手工計算，從而有效地提高了檢測效率。（PN：EPXT-AWS）

B掃描

主要進行單值（厚度）測量的B掃描可為腐蝕圖像監測進行完全編碼或者手動掃查。可同時顯示A掃描和B掃描。可在所有檢測模式下運行：TVG、回波到回波、浮動閘門。包括浮動閘門選項。（PN：EPXT-BSCAN）

浮動閘門

操作人員通過閘門選項可以在相對于閘門回波的所選高度“浮動”閘門1和/或閘門2（–1dB~–14dB）。該功能的目的是要使讀數更一致、更精確，尤其是在邊緣探測模式中。該選項包含在B掃描選項中。（PN：EPXT-FG）

DGS/AVG

缺陷定量技術，借助于與特定類型探頭和材料相關的DGS/AVG曲線圖，對回波信號進行評估。DGS/AVG曲線圖表明回波高度、缺陷尺寸以及缺陷到探頭的距離這些參數之間的關系。（PN：EPXT-DGS-AVG）

還帶有AVG/DGSBinder，該文件包含DGS圖形，并包含說明每個角度聲束以及OlympusNDTAtlas探頭系列的雙晶探頭和保護面探頭規格的電子表格。這些圖形由防濺、防撕的紙印制，并裝在6環文件夾中。

增強的文檔和數據管理能力

GAGEVIEWPRO軟件

可選GageViewPro界面程序幫助管理和格式化所存儲的檢測數據。數據可被打印輸出或被拷貝粘貼到文檔處理文件和電子表格中，以備進一步編輯報告之用。GageViewPro界面程序還可以生成用戶定制的有ID字符標識的數據庫，以便上傳到EPOCHXT儀器。新功能包括可在PC機上實時顯示EPOCHXT屏幕視圖的遠程顯示功能、實時屏幕捕捉模式、數據庫備份/恢復、多視圖窗口。界面程序與EPOCH4、4B、4PLUS、LT和XT完全兼容。

r可將在Epoch儀器中存儲的厚度或波幅讀數導出到Excel、Word或相似的程序中。r可生成、格式化和管理檢測數據庫。

·使用遠程顯示功能可在PC機上實時察看儀器視圖。可導入實時屏幕捕獲。

·可在rEpoch和PC機之間導入和導出設置。

·可生成用戶定制的DGS探頭庫。

·可升級EPOCH操作軟件。

數據記錄器和文檔

EPOCHXT的精密數據記錄器的設計宗旨是在為諸多缺陷檢測和厚度測量提供大量功能的同時，簡化操作過程。EPOCHXT儀器將EPOCH4系列和Panametrics-NDT腐蝕測厚儀的技術綜合為一體，可充分滿足用戶檢測及厚度測量的應用需求。

為滿足用戶需要，備有以下文件類型：

·增量型

·順序型

·2D和2DEPRI型

·2D用戶定制點型

·3D型

·鍋爐

一般規格

符合EN12668-1標準重量：2.1公斤（4.7磅），帶鋰離子電池

外型尺寸（高×寬×厚）：27×7mm×150mm×51mm（小鍵盤部分），71mm（顯示屏部分）；10.9in.×5.9in.×2in.（小鍵盤部分），2.8in.（顯示屏部分）

小鍵盤：英文、國際符號、日語或中文語言：英語、西班牙語、法語、德語、意大利語、日語、中文、俄語、朝鮮語、挪威語、瑞典語

探頭接口：BNC接口或者No.1LEMO?接口

電池：鋰離子、鎳氫電池、堿性C型電池

電池工作時間：

鋰離子：9~10小時

鎳氫：5小時

C型電池：1~2小時

電源要求：AC主電源：100~120VAC、200~240VAC、50~60Hz

環境等級

IP67：設計符合環境侵入保護評級的要求

爆炸性氣體測試：可在美軍標準MIL-STD-810F程序1和國家防火協會規范NFPA70E500節1級2分段D組規定的爆炸氣體環境中應用。

防震測試：通過了IEC60068-2-27，60g,6msecH.S.的防震測試，3軸，共18軸。

振動測試：通過了IEC60068-2-6的振動（正弦振動）測試，0.03英寸DA為50~150Hz，或者2g，20個掃查周期。

顯示屏

彩色液晶顯示屏：60Hz刷新率，用戶可選顏色和亮度，分屏和全屏顯示模式。

顯示屏尺寸：320像素（寬）×240像素（高）彩色，101mm寬（4in.）×75mm高（3in.）

基線中斷模式：在全波模式下，所有射頻波形與零線的交叉點都顯示為零點。

波幅柵格模式：100%或者110%波幅顯示。

時基柵格模式：標準0~10格，聲程模式將聲程范圍分成5個相等的柵格，跨度模式將聲程跨距分割為柵格。

脈沖發生器

可調方波脈沖發生器

PRF：在10Hz~1000Hz范圍內，用戶可選或自動

能量設置：50~475V，增量25V

脈沖寬度：30~10000ns可調（0.1MHz），使用PerfectSquare?技術

阻尼：50、63、150、400ohm

接收器

增益：0~110dB–兩個用戶定義的增益步距調整和預置，在功能鍵之上。

儀器總帶寬：0.2~26.5MHz@–3dB

數字濾波器設置：

·0.2~10.0MHz

·0.2~1.2MHz

·0.5~4.0MHz

·1.5~8.5MHz

·2.0~21.5MHz

·5.0~15.0MHz

·8.0~26.5MHz

檢波：全波、正半波、負半波、射頻波

系統線性： 水平：+/–0.2% FSW 垂直：0.25% FSH，放大器精度+/– 1dB

抑制： 0~80%滿屏高，帶有可視報警。

校準

聲速和零點偏移的自動距離校準

檢測模式：脈沖回波、雙晶或穿透方式

單位：毫米、英寸、微秒

范圍：0.073~527 in.（1.86~13400 mm）

聲速：0.025~0.6000 in/μsec（635 ~15240 m/S）

零度偏移：0~4950 μsec

顯示延遲：–2.323~500 in.（–59 mm~12700 mm）

折射角度：10°~85°，分辨率為0.1°。

測量

類型：閘門 1和閘門2中的厚度、聲程、投影、深度、波幅及傳播時間。

回波到回波：標準

五個測量顯示位置：用戶可從兩個閘門的任何一個選擇多達5個測量值，并將它們顯示在實時屏幕上。

DAC/TVG標準：可捕捉的點多達 50個， ASME、ASME III、JIS，80~20%， 自定義DAC與TVG表。110 dB 的動態范圍，100 dB/μs調節，全增益、范圍以及設置時的延遲調整。視圖可在DAC和TVG間切換。

自定義DAC+24 dB~–24 dB范圍內最多有6條報警曲線。

TVG表格設置，用于高級時變?cè)鲆鎽?yīng)用。也能從DGS/AVG圖形生成TVG設置。

波幅測量： 0~110%滿屏高，分辨率 為0.25%。

曲面校正：用于角度聲束測量標準。

X值校正：用于測量從聲束步進軸點到探頭前沿的距離。

閘門

兩個完全獨立的閘門 用于顯示回波高度和傳播時間

閘門起點：在全部顯示范圍內可變。

閘門寬度：從閘門起點到顯示終點的范圍內可變。

閘門高度：在2%~95%滿屏高范圍內可變。

報警：正、負閾值；閘門 1和閘門2的最小

深度。縮放：顯示范圍為閘門 1的寬度。

儀器輸入/輸出

USB用戶端口：用于與 GageView Pro通訊。

主USB端口：可將存儲數據直接打印到任何與PCL5兼容的激光或噴墨打印機上，并可將數據存儲在USB上。

LEMO硬件輸入/輸出（可選）：報警輸出、觸發器輸入/輸出、編碼器接口

數據存儲

可存儲多達10000可標識的波形、測量以及設置參數。

標準配置

EPOCH XT儀器的基本配置包括：

EP-MCA：交流電適配器

EPXT-TC：儲運箱

EPXT-MAN：儀器操作手冊

EPXT-HS：雙向手腕帶

EPXT-PS：帶橡膠保護層的不銹鋼管支架

EPXT-BAT-L：鋰離子電池

EPXT-BAT-N：鎳氫電池

探頭接口蓋

選購配件

EPXT-EC：外接智能型電池充電器

EP4/CH：胸掛帶

EPXT-RPC：橡膠保護外殼（黑色）

EPXT-RPC-W：橡膠保護外殼（白色）

EPXT-DP：透明屏幕保護膜（10個）

EPXT-C-16HW-6：16針硬件輸入/輸出電纜，附帶連接示意圖

EPXT-HWIO-B,L：硬件輸入/輸出選項

EPXT-EW：延長一年擔保期限

軟件選項

DGS/AVG：PN：EPXT-DGS-AVG

AWS D1.1 & D1.5：PN：EPXT-AWS

B掃描： PN：EPXT-BSCAN、EPXT-BSCAN-KIT-XX

浮動閘門： PN：EPXT-FG

GAGEVIEW PRO軟件： PN：GAGEVIEWPRO-KIT-USB
